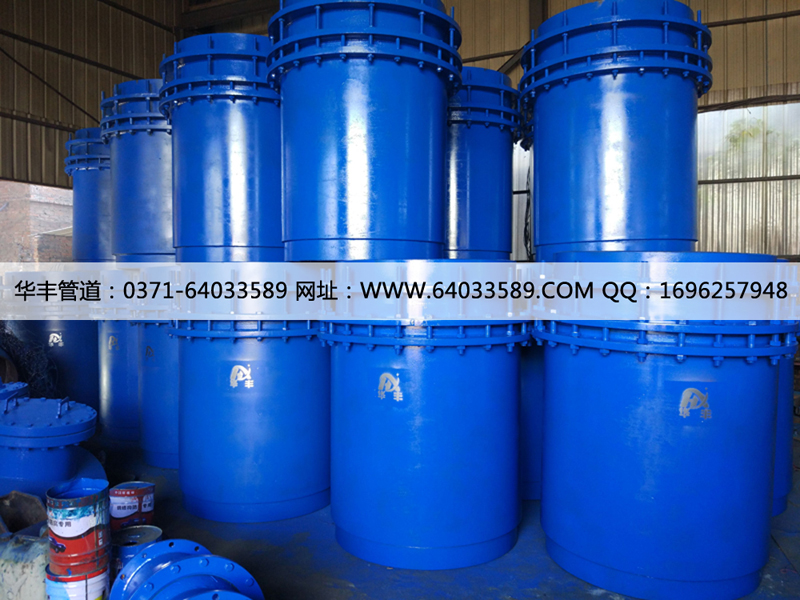

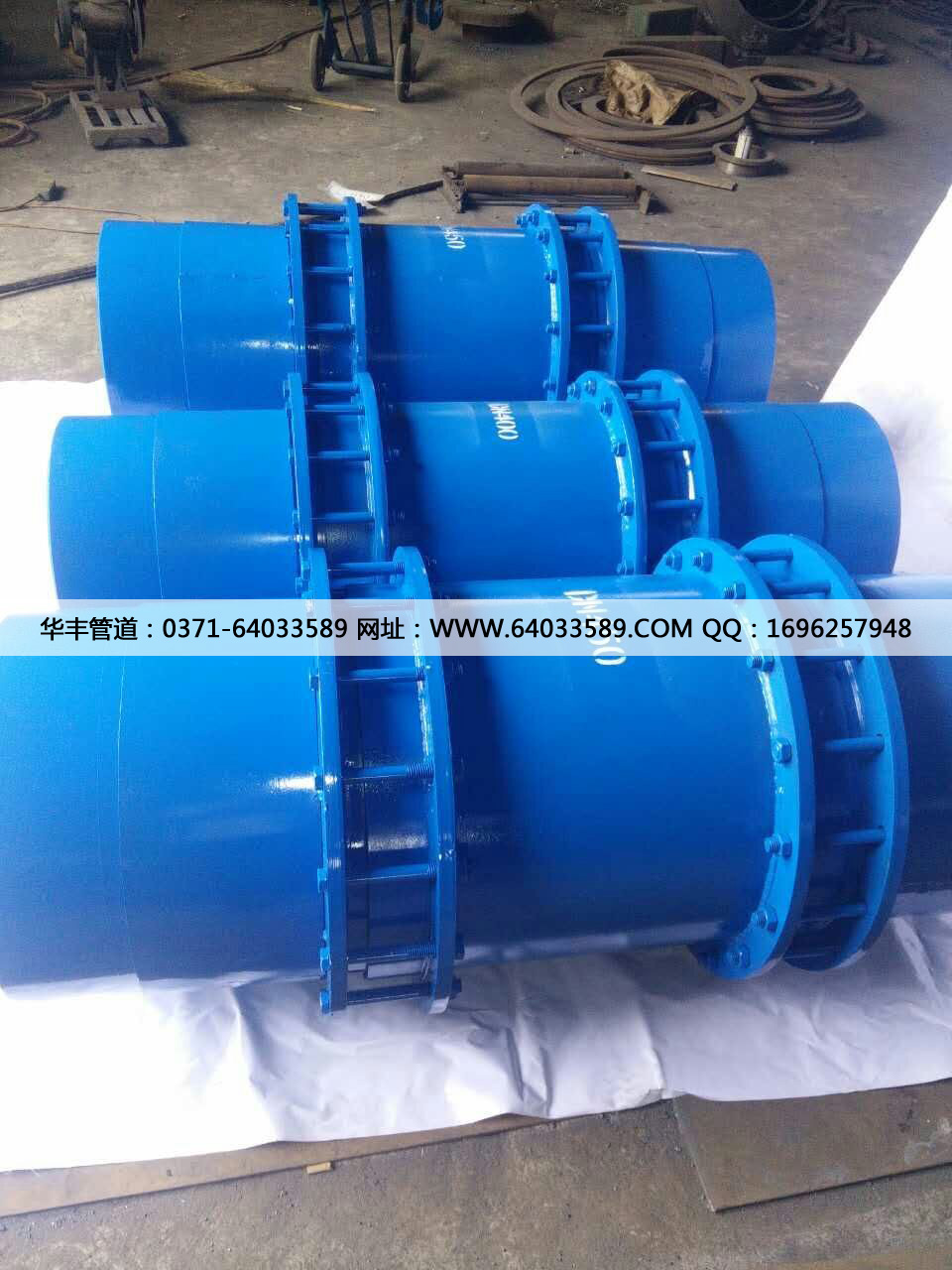

套筒補償器
標簽：該產品可按照客戶要求訂做，如需訂做請向客服提供您的參數表
華豐竭誠為您服務，熱線電話0371-64033589
、
套筒補償器主要有套筒(芯管)，外殼，密封材料等組成。用于補償管道的軸向伸縮及任意角度的軸向轉動。具有體積小補償量大的特點適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
套筒補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼內進行自由滑動，能適應任何管道的密封要求。外殼與內套筒之間采用新型合成材料密封，能耐高溫，防腐蝕抗老化，適用溫度-40至150，特殊情況下可達350。既能保證軸向滑動，又能保證管內介質不泄漏。套筒式補償器設計了防拉斷裝置，可保證在其伸縮到極限位置時不被拉開，從而使整個管網運行的安全性大大提高。
套筒補償器適用于介質工程壓力≤2。5MPa，介質溫度-40℃~600℃。
套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數�。�0。04~0。10)，不老化，效果好，維修方便等特點。
套筒補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。
類型：
套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
常見產品系列ZHTTB-B系列彈性套筒補償器，ZHZTB-B系列直埋型套筒補償器，ZHN-H-I系列無推力套筒補償器，ZHN-H-II系列直流無推力套筒補償器ZHYTB-A系列一次性套筒補償器，ZHSLT系列雙流向。
套筒補償器安裝方法：
一般套筒補償器
1，套筒式補償器在安裝應妥善保管，防止日曬雨淋和沙塵污染。
2， 安裝時應檢查補償器的型號規格與設計是否一致，產品表面應無碰傷，壓坑，嚴重銹蝕等影響產品質量的缺陷。
3，對一次性補償器成品總長度與樣本一致時，不必再拉伸或壓縮，如在伸縮總管上的安裝標線有變動時，應調準后再進行安裝
4，對雙向無推力補償器，必須簡圖中所注的介質流向安裝，當介質為蒸汽時，以免補償器內形成氣塞。為保障補償器兩個方向的補償量相等，設計時一定將雙向補償器布置在兩個固定點中間。
5，與補償器兩端相焊接的管段必須進行破口處理，焊后按要求進行水壓試驗（試壓時應予旋緊填料室兩端螺栓無泄露為止）。運行24小時后，必須將填料室兩端螺栓再緊一次。
6，為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。當補償器兩鍘均有軸向位移時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度正負（+－）不超過一度。
7，補償器的保溫防水的結構可與管道相同，但對伸縮段不可產生約束力。
8，特殊情況另商洽 。
新型套筒式補償器
1、補償器安裝時，首先檢查其規格是否與定貨一致。
2、單向補償器的滑動套筒應安裝在介質的流入端。
3、新型套筒式補償器與補償器兩端相焊接的管段必須進行坡口處理，焊接后要按驗收規范進行水壓實驗，壓力為工作壓力的1.5倍。試壓時如密封裝置發生泄露，應均勻旋緊螺栓，緊固至無泄露為止。
4、補償器沿管道中心線安裝，不同軸度大于1%，以防運行時摩擦力過大及影響密封性。
5、在靠近補償器的管道處應設置導向滑動支座，防止側向位移。
6、注意保護滑動表面，嚴禁碰傷或腐蝕。
7、雙向補償器外套筒應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。
8、補償器各種氣溫下，均可按大長度安裝，不需預拉或預壓（出廠為產品的大長度）。
套筒補償器的優勢
1、套筒補償器的使用壽命大，疲勞壽命與管道相當�；瑒颖砻娼�(jīng)特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
2、套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
3、套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
4、直埋型套筒補償器能直埋于地下，安裝時可不設置維修井，工程造價低。
公稱直徑 | 芯管內徑 | 芯管外徑 | 法蘭外徑 | 填料長度 | 補償量 | 安裝長度 | 摩擦力 | 重量 （kg） |
50 | 47 | 55 | 160 | 56 | 200 | 710 | 1932 | 15.6 |
65 | 63 | 71 | 180 | 56 | 200 | 710 | 2485 | 19.4 |
（70） | 65 | 74 | 190 | 56 | 200 | 710 | 2588 | 21.6 |
80 | 78 | 87 | 195 | 56 | 200 | 710 | 3002 | 24.0 |
100 | 94 | 106 | 215 | 56 | 250 | 830 | 6271 | 38.2 |
125 | 117 | 131 | 245 | 56 | 250 | 830 | 7750 | 48.0 |
150 | 143 | 157 | 280 | 56 | 250 | 830 | 9288 | 60.0 |
200 | 201 | 217 | 345 | 70 | 300 | 945 | 14977 | 102.0 |
250 | 253 | 270 | 400 | 70 | 350 | 1045 | 21297 | 139.2 |
300 | 303 | 322 | 460 | 91 | 350 | 1065 | 25399 | 162.0 |
350 | 353 | 373 | 510 | 91 | 400 | 1245 | 29421 | 222.0 |
400 | 404 | 426 | 565 | 91 | 400 | 1245 | 33286 | 247.0 |
450 | 455 | 478 | 615 | 91 | 400 | 1245 | 33852 | 271.8 |
500 | 505 | 528 | 670 | 91 | 450 | 1375 | 36234 | 370.8 |
600 | 603 | 630 | 790 | 91 | 450 | 1375 | 43205 | 481.2 |
700 | 693 | 720 | 880 | 91 | 450 | 1375 | 61771 | 517.2 |
800 | 792 | 820 | 995 | 112 | 500 | 1565 | 70398 | 828.0 |
900 | 890 | 920 | 1095 | 112 | 500 | 1565 | 79025 | 951.6 |
1000 | 990 | 1020 | 1195 | 112 | 500 | 1565 | 87653 | 1052.4 |
| 注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN | ||||||||
更多產品詳情可來電咨詢
聯系人：王先生 13783416000 魏女士 13683712868
