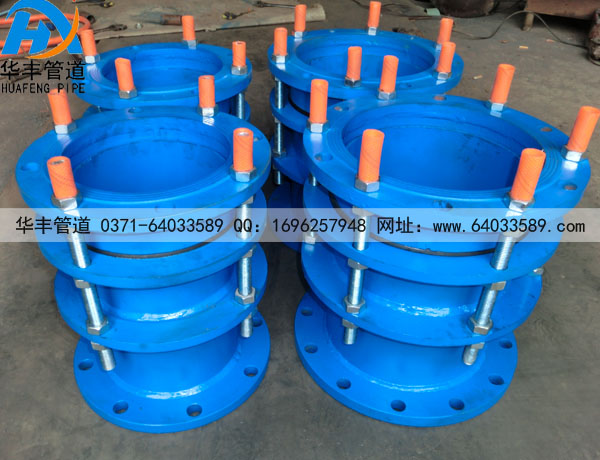

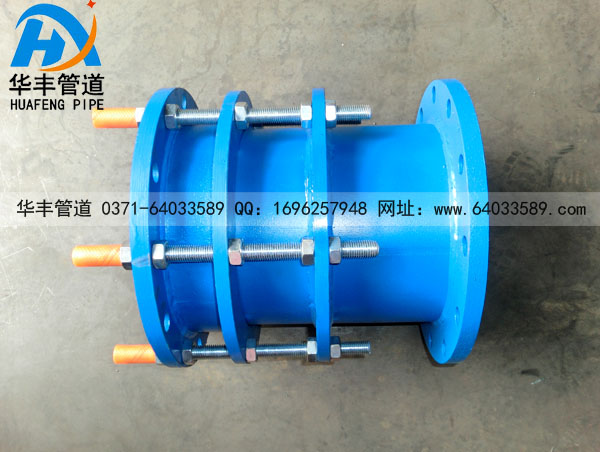

VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭
標簽：
名稱：VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭
連接方式：法蘭式，壓力：0.6-1.6MPA;公稱通經：65-3200mm;接頭使用介質：水、污水;使用溫度：常溫;密封材料：NBR，
制造標準：GB/T12465-2007
性能特點：
松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。
VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
適用范圍
VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
安裝簡要說明：
VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
PN0．6MPa的可拆式雙法蘭傳力接頭的基本尺寸
| 公稱通經 DN |
管子外徑 Dw |
接尺寸 | 總長 L |
安裝尺寸L1 | 伸縮量 | 重量/kg | ||||
| 法蘭外徑 D |
螺栓孔中心 圓直徑D1 |
螺栓孔 | ||||||||
| n/個 | do | min | max | |||||||
| 65 | 76 | 160 | 130 | 4 | 14 | 450 | 420 | 180 | 40 | 17．9 |
| 80 | 89 | 190 | 150 | 18 | 460 | 20．6 | ||||
| 100 | 114 | 210 | 170 | 28．4 | ||||||
| 125 | 140 | 240 | 200 | 8 | 18 | 37．1 | ||||
| 150 | 168 | 265 | 225 | 46．2 | ||||||
| 200 | 219 | 320 | 280 | 57．4 | ||||||
| 250 | 273 | 375 | 335 | 12 | 76．3 | |||||
| 300 | 325 | 440 | 395 | 22 | 485 | 445 | 395 | 50 | 94．6 | |
| 350 | 377 | 490 | 445 | 122．7 | ||||||
| 400 | 426 | 540 | 495 | 16 | 141．1 | |||||
| 450 | 480 | 595 | 550 | 158．1 | ||||||
| 500 | 530 | 645 | 600 | 20 | 186．2 | |||||
| 600 | 630 | 755 | 705 | 26 | 500 | 465 | 415 | 261．9 | ||
| 700 | 720 | 860 | 810 | 24 | 324．5 | |||||
| 800 | 820 | 975 | 920 | 30 | 680 | 630 | 570 | 60 | 516．7 | |
| 900 | 920 | 1075 | 1020 | 570．3 | ||||||
| 1000 | 1020 | 1175 | 1120 | 28 | 658．8 | |||||
| 1200 | 1220 | 1405 | 1340 | 32 | 33 | 750 | 680 | 620 | 984．4 | |
| 1400 | 1420 | 1630 | 1560 | 36 | 36 | 1273．1 | ||||
| 1600 | 1620 | 1830 | 1760 | 40 | 770 | 700 | 640 | 1767．2 | ||
| 1800 | 1820 | 2045 | 1970 | 44 | 39 | 1981．7 | ||||
| 2000 | 2020 | 2265 | 2180 | 48 | 42 | 830 | 730 | 670 | 2483．4 | |
| 2200 | 2220 | 2475 | 2390 | 52 | 860 | 760 | 700 | 3086．3 | ||
| 2400 | 2420 | 2685 | 2600 | 56 | 3456．4 | |||||
| 2600 | 2620 | 2905 | 2810 | 60 | 48 | 1000 | 880 | 800 | 80 | 3844．3 |
| 2800 | 2820 | 3115 | 3020 | 64 | 4307．8 | |||||
| 3000 | 3020 | 3315 | 3220 | 68 | 4738．1 | |||||
| 3200 | 3220 | 3525 | 3430 | 72 | 5134．7 | |||||
PN1.0MPa的可拆式雙法蘭傳力接頭的基本尺寸
| 公稱通經 DN |
管子外徑 Dw |
法蘭連接尺寸 | 總長 L |
安裝尺寸L1 | 伸縮量 | 重量/kg | ||||
| 法蘭外徑D | 螺栓孔中心 圓直徑D1 |
螺栓孔 | ||||||||
| n/個 | do | min | max | |||||||
| 65 | 76 | 185 | 145 | 4 | 18 | 460 | 420 | 380 | 40 | 19．9 |
| 80 | 89 | 200 | 160 | 8 | 22．9 | |||||
| 100 | 114 | 220 | 180 | 31．6 | ||||||
| 125 | 140 | 250 | 21O | 41．2 | ||||||
| 150 | 168 | 285 | 240 | 22 | 51．2 | |||||
| 200 | 219 | 340 | 295 | 63．8 | ||||||
| 250 | 273 | 395 | 350 | 12 | 84．8 | |||||
| 300 | 325 | 445 | 400 | 485 | 445 | 395 | 50 | 105．1 | ||
| 350 | 377 | 505 | 460 | 136．3 | ||||||
| 400 | 426 | 565 | 515 | 16 | 26 | 495 | 157．3 | |||
| 450 | 480 | 615 | 565 | 175．7 | ||||||
| 500 | 530 | 670 | 620 | 20 | 206．9 | |||||
| 600 | 630 | 780 | 725 | 30 | 510 | 465 | 415 | 291．1 | ||
| 700 | 720 | 895 | 840 | 24 | 361．1 | |||||
| 800 | 820 | 1015 | 950 | 33 | 690 | 630 | 570 | 60 | 574．2 | |
| 900 | 920 | 1115 | 1050 | 28 | 633．7 | |||||
| 1000 | 1020 | 1230 | 1160 | 36 | 732．2 | |||||
| 1200 | 1220 | 1455 | 1380 | 32 | 39 | 740 | 680 | 620 | 1036．2 | |
| 1400 | 1420 | 1675 | 1590 | 36 | 42 | 1340．9 | ||||
| 1600 | 1620 | 1915 | 1820 | 40 | 48 | 800 | 700 | 640 | 1860．0 | |
| 1800 | 1820 | 2115 | 2020 | 44 | 2086．1 | |||||
| 2000 | 2020 | 2325 | 2230 | 48 | 840 | 730 | 670 | 2614．3 | ||
| 2200 | 2220 | 2550 | 2440 | 52 | 56 | 880 | 760 | 700 | 3249．2 | |
| 2400 | 2420 | 2760 | 2650 | 56 | 3638．3 | |||||
| 2600 | 2620 | 2960 | 2850 | 60 | 1030 | 880 | 800 | 80 | 4046．7 | |
| 2800 | 2820 | 3180 | 3070 | 64 | 4534．6 | |||||
| 3000 | 3020 | 3405 | 3290 | 68 | 60 | 4987．4 | ||||
